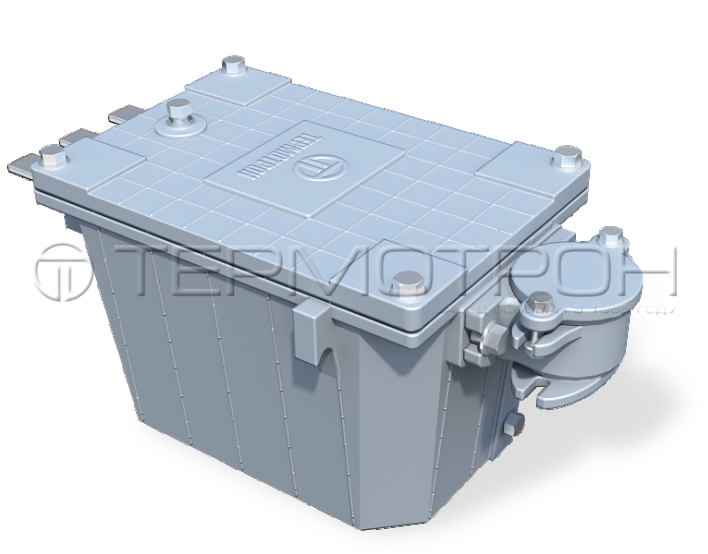

Дроссель-трансформаторы ДТ-0,6-500, ДТ -0,6-1000
Дроссель‑трансформаторы предназначены для установки на участках железных дорог, оборудованных автоблокировкой на переменном токе и электрической тягой на постоянном токе, а также для стыкования двух систем электрической тяги.
Дроссель‑трансформаторы предназначены для установки на участках железных дорог, оборудованных автоблокировкой на переменном токе и электрической тягой на постоянном токе, а также для стыкования двух систем электрической тяги.
Дроссель‑трансформаторы рассчитаны на пропускание номинального значения постоянного тока силой: ДТ‑0,6‑500 — 500 A и ДТ‑0,6‑1000 — 1000 А в электротяге через каждую секцию основной обмотки. Средний вывод обмотки рассчитан на силу тока: ДТ‑0,6‑500 — 1000 А, ДТ‑0,6‑1000 — 2000 А.
Дроссель‑трансформаторы работают в интервале температур от – 50°C до + 45°C и изготовлены в климатическом исполнении "У", категории I по ГОСТ 15150–69.
Степень защиты от внешних воздействий — IP43 по ГОСТ 14254-2015.
По способу защиты человека от поражения электрическим током устройства относятся к классу 0 по ГОСТ 12.2.007.0-75.
Дроссель‑трансформаторы рассчитаны на пропускание номинального значения постоянного тока силой: ДТ‑0,6‑500 — 500 A и ДТ‑0,6‑1000 — 1000 А в электротяге через каждую секцию основной обмотки. Средний вывод обмотки рассчитан на силу тока: ДТ‑0,6‑500 — 1000 А, ДТ‑0,6‑1000 — 2000 А.
Дроссель‑трансформаторы работают в интервале температур от – 50°C до + 45°C и изготовлены в климатическом исполнении "У", категории I по ГОСТ 15150–69.
Степень защиты от внешних воздействий — IP43 по ГОСТ 14254-2015.
По способу защиты человека от поражения электрическим током устройства относятся к классу 0 по ГОСТ 12.2.007.0-75.
| Тип ДТ | Обозначение | Коэффициент | Габариты, мм | Масса, кг | Тип электрической тяги |
| ДТ-0,6-500 | ЮКЛЯ.672113.001 | 38 | 845×475×395 | 200 | постоянный |
| ДТ-0,6-500 | ЮКЛЯ.672113.001-01 | 15 | 845×475×395 | 200 | постоянный |
| ДТ-0,6-500 | ЮКЛЯ.672113.001-02 | 3 | 845×475×395 | 200 | постоянный |
| ДТ-0,6-1000 | ЮКЛЯ.672113.008 | 38 | 840×475×400 | 235 | постоянный |
| ДТ-0,6-1000 | ЮКЛЯ.672113.008-01 | 15 | 840×475×400 | 235 | постоянный |
| ДТ-0,6-1000 | ЮКЛЯ.672113.008-02 | 3 | 840×475×400 | 235 | постоянный |
