Необслуживаемый усилительный пункт телемеханики и связи

Необслуживаемый усилительный пункт телемеханики и связи ЮКЛЯ.301166.003 (НУП_ предназначен для размещения оборудования телемеханики контроля линейной части газопровода на открытой огороженной площадке.

Оставьте заявку

Отправляя форму, я соглашаюсь с правилами

Ваша заявка отправлена!

Мы свяжемся с Вами в ближайшее время.

Ошибка отправки формы

При отправке произошла ошибка.

Необслуживаемый усилительный пункт телемеханики и связи ЮКЛЯ.301166.003 (НУП_ предназначен для размещения оборудования телемеханики контроля линейной части газопровода на открытой огороженной площадке.

Имеет два исполнения:
- ЮКЛЯ.301166.003 - с кронштейном под солнечную панель;
- Юкля.301166.003-01 - с электрическими коммутационными шкафами.

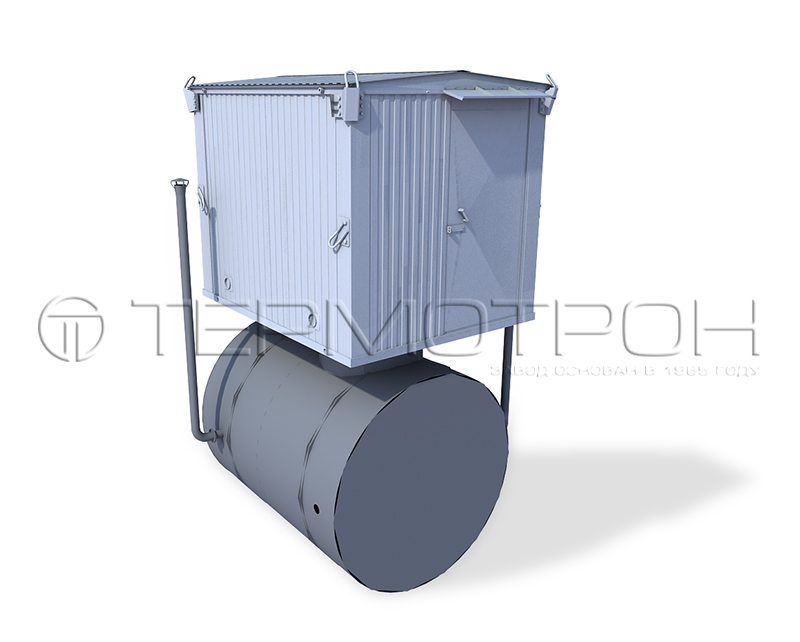

Необслуживаемый усилительный пункт телемеханики и связи представляет собой  металлический вертикальный цилиндр с крепящимся к нему «Оголовника термоконтейнера», который выполнен в виде крытого строения, имеет  металлический каркас и  обшит изнутри панелями «Унипрок».

Вход в НУП осуществляется сверху через горловину термоконтейнера, закрываемую люком с теплоизоляционной крышкой. Оголовник служит для размещения системы жизнеобеспечения аппаратуры СЛТМ, имеет освещение, первичные средства пожаротушения, а также обеспечивает защиту входного люка, для чего входная дверь оголовника имеет антивандальное исполнение.

Подвод электроэнергии и ввод соединительных кабелей осуществляется через кабельные вводы.

Имеет исполнения с рамой под солнечные панели и с различной встроенной комплектацией.

Термоконтейнер выполнен в виде двух герметичных вертикальных стальных обечаек, толщиной 4 мм с днищами, покрытыми антикоррозионным покрытием. Основание имеет уклон для сбора конденсата.

Имеет кабельные вводы, естественную вентиляцию Ду100, встроенные каркасы для оборудования, датчики и откидной стол.  Для спуска предусмотрена лестница.  Количество  кабельных вводов Ду32 для контрольных кабелей и магистрального кабеля связи – 24 шт.

ЮКЛЯ.301166.003-01 имеет в оголовнике распределительный щит ЩРНМ со счётчиком электроэнергии, ящик с рубильником и трансформатором 12 В, стеллажи для аккумуляторов.

Габаритные размеры НУП (транспортировочные) мм
Оголовник

Длина .............................................. 3000

Высота ............................................ 2520

Ширина .......................................... 2400

Термоконтейнер  НУП

Диаметр наружной обечайки......... 2400

Высота (внутренний размер) …..... 2510

Внутренний диаметр горловины ….. 950
